大全集团高压测试大厅
江苏莫克屏蔽科技有限公司2022-03-14

一、屏蔽效能指标：

0. 5MHZ～1.6MHZ≥70dB

混响时间：400Hz ≤5s

二、高压测试大厅设计依据
1)贵方提供的需求说明。

2)屏蔽室产品相关的设计规范及有关标准。
◇《高性能屏蔽室屏蔽效能的测量方法》GBl2190-90
◇《军用电磁屏蔽室通用技术要求和检测方法》 GJBz20219-94
◇《处理涉密信息电磁屏蔽室技术要求和测量方法》BMB3-1999
◇《电磁屏蔽室工程施工及验收规范》SJ31470-2002
◇《接地、搭接和屏蔽设计的实施》GJB1210-91
◇《军用电磁干扰滤波器选用和安装指南》GJB／Z132-2002

三、技术参数

本系统设计包括屏蔽壳体、屏蔽门、滤波器、通风波导、弱电处理、观察窗、控制室装修、配电等部分。

屏蔽室尺寸：
屏蔽室内净尺寸69×39×40 (m)

规格型号
单层钢板拼装式电磁屏蔽室

四、屏蔽室壳体设计

1)顶、墙屏蔽板体采用具有良好导电性和导磁性的镀锌钢板，具体采用厚度0.6mm镀锌钢板经过冲床加工并喷塑成微孔吸音屏蔽板。标准单元模板由大型模具冲压成型，有利于保证尺寸精度，互换性好，有效地提高了安装质量和工作效率。两相邻单元间采用组装技术，最大限度地保证了钢板平面的平整性。更多电磁屏蔽机房建设问题请咨询江苏莫克屏蔽科技有限公司。

2)屏蔽壳体地面采用10*25铜板网坐落在地面下经过防水处理的地面与承重钢筋笼间，网片间搭接至少50mm，搭接部位采用气体保护焊导电连接。

3）墙面与地面间采用转接板过渡的形式保证导电连续，从而保证六面屏蔽体的完整性。

五、控制室（按设计院提供图纸）

控制室屏蔽体：L×W×H =45×4.5×3.6（H）m M，建在屏蔽大厅内部，五面体结构，其中二面墙与屏蔽大厅共用。

采用2mm镀锌钢板制作成模块加内龙骨现场焊接，形成焊接式屏蔽室。结构简单，外观美观。

地面屏蔽做法与屏蔽大厅相同。

控制室的工作环境的温度，由4台5P定频空调来保证（空调由用户采购）。

控制室的正常通风通过每个柱间设置一进二排的波导窗来进行，排风波导窗配备排气扇。

控制室设屏蔽观察窗，用以工作人员在试验时在保证人员安全的同时可以观察厅内的试验状态。

控制室内的操作台等试验设备、通风照明及辅助设备取电均直接取自控制室内的配电柜。照明主要采用2*40W格栅灯，每个柱间设置6盏，另外为减少格栅灯的干扰，每个柱间同样布置了6盏60W白炽筒灯，在做局放试验时关闭格栅灯，采用筒灯照明。
控制室内进行内装饰处理，达到掩盖螺栓、导电衬、龙骨架等连接件的外露和美观的效果。更多电磁屏蔽机房建设问题请咨询江苏莫克屏蔽科技有限公司。

六、屏蔽控制室内装饰

屏蔽机房内墙面和顶面的装饰材料安装时龙骨架需与屏蔽钢板通过专用的屏蔽转接结构件焊接固定，焊接屏蔽转接结构件时须由专业屏蔽人员进行，避免焊接时破坏屏蔽体，影响整体屏蔽性能。装饰按机房标准进行，顶部采用微孔铝合金顶板，墙板采用双面阻燃铝塑板，地板采用架空抗静电地板，不锈钢脚线，品牌电气开关、插座及照明灯具。装饰格调为淡色，线条简洁流畅大方，且符合环保要求。更多电磁屏蔽机房建设问题请咨询江苏莫克屏蔽科技有限公司。

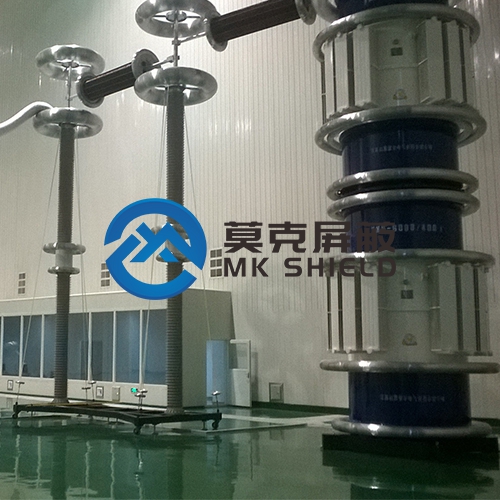

七、完成图
